在工業控制與電力系統中，中間繼電器扮演著信號傳遞、電路隔離與擴展控制的關鍵角色。DZJ-12型交流中間繼電器以其性能穩定、應用廣泛而備受青睞。本文將聚焦于其核心生產廠家——上海上繼科技有限公司，并對該型號繼電器的技術特性及標準接線圖進行深入交流與解析。

一、核心生產廠家：上海上繼科技有限公司

上海上繼科技有限公司是國內知名的繼電器、保護裝置及自動化元件的專業制造商。公司集研發、生產、銷售于一體，在電力自動化領域積累了深厚的技術底蘊和豐富的行業經驗。

主要優勢與特點：
1. 技術實力雄厚：擁有專業的技術研發團隊，產品設計符合國家標準（GB/T）及行業規范，性能可靠。
2. 生產工藝成熟：采用自動化生產線與嚴格的質檢流程，確保DZJ-12等系列繼電器具有高的一致性和穩定性。
3. 產品線齊全：除了DZJ系列，還提供多種型號的電流、電壓、時間、信號繼電器，滿足不同應用場景需求。
4. 服務網絡完善：提供專業的技術支持與售后服務，幫助用戶解決選型、安裝與應用中的實際問題。

選擇上海上繼科技的產品，意味著在源頭上保證了設備的質量與后續服務的可靠性。

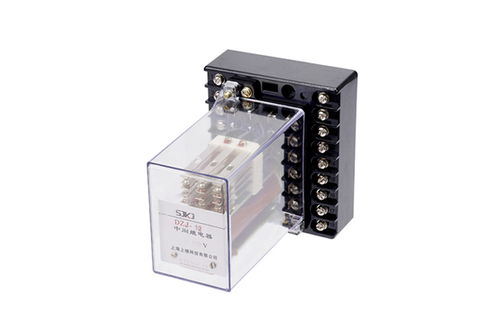

二、DZJ-12交流中間繼電器技術簡介

DZJ-12是一種典型的電磁式交流中間繼電器。

主要技術參數（典型值，具體以廠家說明書為準）：
線圈額定電壓：常見為交流220V、380V等（50Hz）。
觸點形式與容量：通常配備多組常開（NO）和常閉（NC）觸點。觸點容量一般為交流5A-10A，電壓至380V，適用于控制信號放大或直接驅動小功率負載。
動作特性：當線圈施加額定電壓的70%-80%時可靠吸合；當電壓低于額定值的5%-10%時可靠釋放。
壽命：電氣壽命與機械壽命高，適用于頻繁操作的場合。
* 安裝方式：多為標準的導軌安裝或螺釘固定，便于在配電柜、控制箱內集成。

主要功能：
1. 信號擴展：用單一路信號同時控制多條獨立電路。
2. 電氣隔離：將控制回路與主回路或不同電壓等級的回路隔離，增強系統安全性。
3. 驅動放大：用小電流的控制信號驅動需要較大電流的接觸器、指示燈等負載。

三、DZJ-12標準接線圖解析與技術交流

正確接線是保證繼電器正常工作和系統安全的基礎。以下為標準接線示意圖及要點解析：

（示意圖文字描述）
`
┌─────────────┐
│ │
A1 ○──┤ 線圈 ├──○ A2
│ │
│ DZJ-12 │
│ │
11○ 常閉觸點 21○
14○ 24○
12○ 常開觸點 22○
14○ 24○
│ │
└─────────────┘
`

接線端子說明：
A1, A2：繼電器線圈接線端子。接入交流控制電源（如220V AC）。電源火線（L）通常接A1，零線（N）接A2（部分設計可互換，但建議統一）。
11, 12, 13, 14...：觸點公共端（COM）。
21, 22, 23, 24...：對應觸點的常閉端（NC，線圈未通電時閉合）。例如，11-21為一組常閉觸點。
31, 32, 33, 34...：對應觸點的常開端（NO，線圈未通電時斷開）。例如，12-22為一組常開觸點。
（注：具體編號規則可能因廠家設計或觸點對數而異，務必以隨產品附帶的官方接線圖為準。）

典型應用接線示例（以控制一盞指示燈為例）：
1. 電源接入：將控制回路的交流220V電源分別接至線圈端子A1和A2。
2. 觸點利用：
* 若需繼電器吸合時點亮指示燈：將指示燈回路的一端接電源L，另一端接繼電器的一組常開觸點（如12）；將該觸點的另一端（如22）接至電源N。

• 若需繼電器釋放時點亮指示燈：則將指示燈回路接入一組常閉觸點（如11-21）。

技術交流與注意事項：
1. 安全第一：接線前務必確認電源已完全斷開，防止觸電。
2. 準確識圖：必須依據上海上繼科技提供的官方產品說明書或端子圖進行接線，不同批次或定制型號端子排列可能存在差異。
3. 負載匹配：確保所控負載（如接觸器線圈、指示燈）的電流、電壓在繼電器觸點額定容量范圍內，避免過載損壞觸點。對于感性負載（如電機、電磁閥），建議留有余量或加裝滅弧裝置。
4. 線圈電壓：核對線圈額定電壓與控制電源電壓是否一致，接錯電壓可能導致線圈燒毀或拒動。
5. 布線規范：控制線與動力線應分開敷設，減少干擾。端子壓接牢固，防止虛接發熱。
6. 維護檢查：定期檢查繼電器觸點是否有氧化、燒蝕痕跡，線圈有無異常發熱或噪音，及時更換不良器件。

###

DZJ-12交流中間繼電器作為經典的自動化控制元件，其可靠性至關重要。選擇像上海上繼科技這樣優質的廠家，是獲得優質產品與技術支持的第一步。而深入理解其工作原理，并嚴格按照標準接線圖規范施工與維護，則是確保整個控制系統穩定、長期運行的關鍵。在實際應用中遇到具體問題時，參考官方資料并與廠家技術人員保持溝通，是解決問題的最佳途徑。
